多路由协议融合（OSPF 与 RIP 融合）的核心原理是通过路由重分发（Route Redistribution） 实现不同路由协议之间的路由信息交互，使运行 OSPF 和 RIP 的网络能够互联互通。其本质是让同时运行两种协议的 “边界路由器”（既加入 OSPF 域又加入 RIP 域）将一种协议的路由信息转换为另一种协议可识别的格式，并注入到对方的路由表中，最终实现跨协议域的通信。

一、核心原理：路由重分发的底层逻辑

OSPF 和 RIP 属于不同类型的路由协议（OSPF 是链路状态协议，RIP 是距离矢量协议），它们的路由计算方式、度量值（Metric）、路由信息格式均不同，无法直接交换路由信息。因此，需要通过以下机制实现融合：

1. 边界路由器的作用

融合的关键是边界路由器（同时运行 OSPF 和 RIP 的路由器），它需满足两个条件：

• 同时属于 OSPF 域和 RIP 域（即配置了 OSPF 进程和 RIP 进程，并加入各自的网络）；

• 作为 “翻译官”，将一种协议的路由信息转换为另一种协议的格式，并注入对方的路由表。

2. 路由信息的转换与注入

边界路由器会从一种协议的路由表中提取路由条目，按照另一种协议的规则转换后，注入到该协议的路由域中。具体分为两个方向：

• RIP→OSPF：边界路由器从 RIP 路由表中提取路由，按 OSPF 规则转换（如设置 OSPF 度量值 Cost），并作为 “外部路由” 注入 OSPF 域（标记为 E1 或 E2 类型）；

• OSPF→RIP：边界路由器从 OSPF 路由表中提取路由（包括内部路由和外部路由），按 RIP 规则转换（如设置跳数 Hop），并注入 RIP 域。

三、实验需求

基础 IP 配置：按拓扑配置设备接口 IP（GE_0/0、GE_0/1）及环回口（lo）IP。

OSPF 配置：在 area 0 骨干区域宣告 椭圆圈内网段（需结合拓扑理解为 OSPF 管控的 10.0.0.0/24 相关网段，含 R1 - R2 链路、R2 环回口等 ）。

RIP 配置：宣告 方框内网段（理解为 RIP 管控的 172.16.1.0/24 相关网段，含 R2 - R3 链路、R3 环回口等 ）。

路由引入：在 R2 路由器执行 OSPF ↔ RIP 双向路由引入，确保 OSPF 域与 RIP 域路由互通。

四、实验步骤

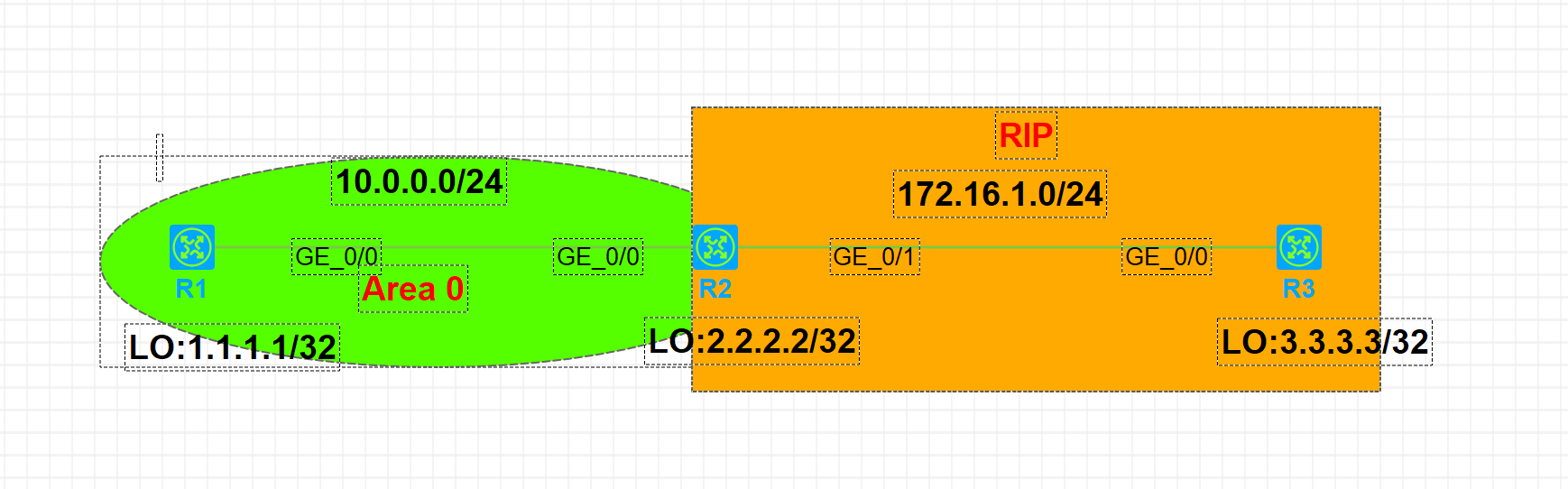

实验拓扑图

步骤一：配置IP地址以及ospf和rip
R1:在OSPF区域只需要配置IP地址和OSPF

[R1]int g0/0
[R1-GigabitEthernet0/0]ip add 10.0.0.1 24
[R1-GigabitEthernet0/0]int lo0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]quit[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255

R2：R2作为边界路由器所以需要配置OSPF和RIP

[R2]int g0/0
[R2-GigabitEthernet0/0]ip add 10.0.0.2 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip add 172.16.1.2 24
[R2-GigabitEthernet0/1]int lo0
[R2-LoopBack0]ip add 2.2.2.2 32
[R2-LoopBack0]quit
##OSPF
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit
##RIP
[R2-ospf-1]rip 1
[R2-rip-1]undo summary
[R2-rip-1]version 2
[R2-rip-1]network 172.16.1.0
[R2-rip-1]quit

R3:只需要配置RIP和IP地址

[R3]int g0/0
[R3-GigabitEthernet0/0]ip add 172.16.1.3 24
[R3-GigabitEthernet0/0]int lo0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]quit[R3]rip
[R3-rip-1]undo sum
[R3-rip-1]undo summary
[R3-rip-1]version 2
[R3-rip-1]network 172.16.1.0
[R3-rip-1]network 3.3.3.3
[R3-rip-1]quit

步骤二：路由信息的转换与注入

在 R2 路由器执行 OSPF ↔ RIP 双向路由引入，确保 OSPF 域与 RIP 域路由互通。

[R2]ospf 1
//将OSPF注入RIP
[R2-ospf-1]import-route rip 1
[R2-ospf-1]import-route direct
[R2-ospf-1]quit[R2]rip 1
//将RIP注入OSPF
[R2-rip-1]import-route OSPF 1
[R2-rip-1]import-route direct
[R2-rip-1]quit

步骤三：验证

通过R1去ping R3的回环地址，IP地址也可以

[R1]ping 3.3.3.3
Ping 3.3.3.3 (3.3.3.3): 56 data bytes, press CTRL+C to break
56 bytes from 3.3.3.3: icmp_seq=0 ttl=254 time=0.683 ms
56 bytes from 3.3.3.3: icmp_seq=1 ttl=254 time=0.920 ms
56 bytes from 3.3.3.3: icmp_seq=2 ttl=254 time=0.777 ms
56 bytes from 3.3.3.3: icmp_seq=3 ttl=254 time=1.053 ms
56 bytes from 3.3.3.3: icmp_seq=4 ttl=254 time=0.720 ms--- Ping statistics for 3.3.3.3 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
